Технологическое оборудование дозирования зеленого горошка в жестяные банки |
ОПИСАНИЕ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ

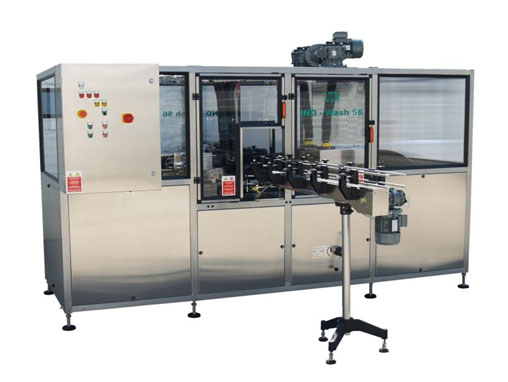

1. Универсальная грипперная машина для внутреннего ополаскивания и пропарки новых стеклянных бутылок и банок
Модель: IND-Wash 56
Машина предназначена для ополаскивания и ошпарки новых упаковок. Выработана в соответствии с действующими стандартами пищевой промышленности.
Машина линейная, расположена вертикально. Подача сосудов осуществляется транспорт-ной лентой, с которой сосуды перебрасываются на нержавеющий пластиковый транспортер. Продольно транспортера расположены вертикально 2 конвейера с захватывающими термоустойчивыми грипперами. Расстояние между этими двумя конвейерами регулируется в зависимости от размера сосудов. Конвейеры делают поворот на 180 0 и этим способом тары ориентируются в пространстве отверстием вниз, проходят над ополаскивающими дюзами и дюзами обработки паром, снова поворачиваются отверстием вверх и перемещаются на выходящий транспортер.
| Производительность | шт/час |
до 6 000 |
| Диаметр упаковки |
мм |
от 60 до 140 |
| Высота упаковки | мм |
от 40 до 250 |
| Питание | V/Hz/kW | 380/50/3,6 |
| Расход воды | л |
800 |
| Давление воды |
бар | 2 |
| Расход пара | кг/час |
30-50 |
| Давление пара | бар |
3-6 |
| Габаритные размеры, LxBxH | мм |
3000х1200х2400 |
| Вес | кг |
1600 |
- Корпус из нержавеющей стали.
- Входящий и выходящий нержавеющий конвейер.
- Специальная грипперная цепь с высокоустойчивой резиной для захвата тары.
- Секция для предварительного ополаскивания.
- Секция пропарки.
- Водная и паровая арматура.
- Щит управления – нержавеющий.
- Частотное регулирование производительности.
- Механичное регулирование расстояния между грипперами в зависимости от тары.
- Центральный отвод использованной для ополаскивания воды.
- Паровая вытяжка.
- Защитные ограждения.

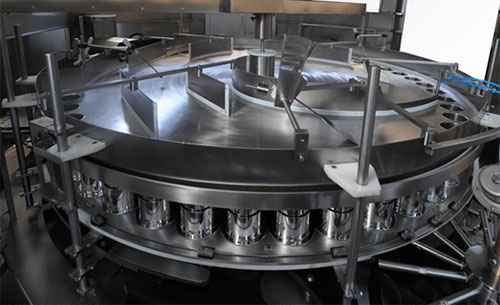

2. Роторная машина объемного телескопического наполнения
Модель: IND-Dose 48 RT-15
Машина предназначена для наполнения по объему таких продуктов как нарезанные овощи, овощные смеси, горох, кукуруза, фасоль и др. в тару с широким горлом – жестяные и стеклянные банки.
| Производительность |
шт/час |
до 6 000* |
| Диаметр тары | мм |
по образцу (макс. 110) |
| Высота тары | мм |
по образцу (макс. 160) |
| Установленная мощность | V/Hz/kW | 380/50/3,5 |
| Габаритные размеры |
мм | 3000х1900х2200 |
| Вес |
кг |
2900 |
Состав:
- загружающий элеватор для продукта, конструкция - нержавеющей стали, с конвейерной лентой с лопатками / карманами;
- распределитель;
- верхняя карусель из нержавеющей стали AISI 304;
- нижняя карусель из нержавеющей стали AISI 304;
- 15 шт. верхние телескопические дозирующие чашки;
- 15 шт. нижние телескопические дозирующие чашки;
- эл. панель из нержавеющей стали;
- 3 метра конвейер;
- шнек на входе и звезды для одного типоразмера/диаметра тары;
- ручная настройка объема;
- моторизованная настройка по высоте.

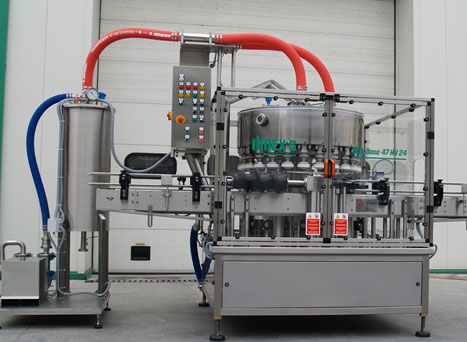

3. Высоковакуумная дозировочная машина
Модель: IND-Dose 47 HV-12
Ротационная вакуумная дозировочная машина предназначена для дозирования маринадов, рассолов по уровню в условиях высокого вакуума. Все детали в контакте с продуктом изготовлены из нержавеющей стали AISI 316.
| Производительность |
шт/час |
до 6 000 |
| Размеры банок: диаметр диаметр горловины высота |
мм |
от 55 до 100 по образцу по образцу |
| Питание - электрическое | V/Hz |
380/50 |
| Установленная мощность |
kW | 7,25 |
| Габаритные размеры |
мм |
3000 х 1500 х 2500 |
- нержавеющая рама;
- конвейер для банок;
- резервуар для продукта;
- 12 наполняющих вентилей;
- вакуумный насос;
- буферный вакуумный резервуар;
- винтовой насос возврата продукта;
- электрический щит;
- защитные ограждения.
Преимущества:
- высокая производительность: способ высоковакуумного дозирования позволяет быстрое наполнение;
- плавное регулирование производительности;
- разница в объеме банок не влияет на дозировку — уровень наполнения остается одинаковым;
- дозирование осуществляется в вакуумной среде — это сохраняет качество продукта;
- при розливе продукт не соприкасается с воздухом;
- автоматический контроль за отсутствием/наличием тары: дозирование осуществляется только при наличии тары устройство «нет тары — нет наполнения».

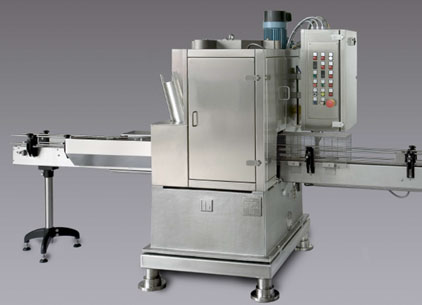

4. Укупорочная машина для жестяных банок
Модель: B120L
Машина предназначена для закатки металлических банок, цилиндрической формы. Закатка осуществляется при вращении банки. Производительность до 7000 банок/час.
Основная комплектация:
- Рама и опорная плита сделаны из нержавеющей стали;
- Голова из чугуна никелированная, регулируемая высота;
- Укупорочная головка с двумя роликами для первичной операции
- Укупорочная головка с двумя роликами для вторичной операции
- PLC, привод SEW;
- Система «нет банки – нет крышки»;
- Отслеживание наличия крышек;
- Шнек для разделения крышек;
- Нержавеющее табло
- Части в контакте с продуктом сделаны из нержавеющей стали или Никель-бронза.
5. Конвейерная система для тары
Модель: IND- Trans 71
Система обеспечивает передвижение тары через линию розлива. Выработана из нержавеющей стали AISI 304.
Комплектующие: моторы –Lenze; датчики – IFM; составляющие конвейера - Movex
